Microseismisch meetnetwerk

Op Energiebuffer en Pekelwinning Zuidwending is in 2020 een seismisch meetnetwerk geïnstalleerd om de zoutkoepel met daarin onze cavernes (en die van Nobian) te bewaken en meer data te verzamelen over de ondergrond.

Beter begrip

In de bodem vinden voortdurend (micro)trillingen plaats. De oorzaak kan liggen in natuurlijke processen en in ondergrondse activiteiten (mijnbouw). Het microseismisch meetnetwerk meet deze microtrillingen in beide gebieden nauwkeurig. We delen deze data met externe deskundigen en ontwikkelen zo een nog beter begrip van de ondergrond en krijgen meer inzicht in de mogelijke oorzaken van (micro)trillingen.

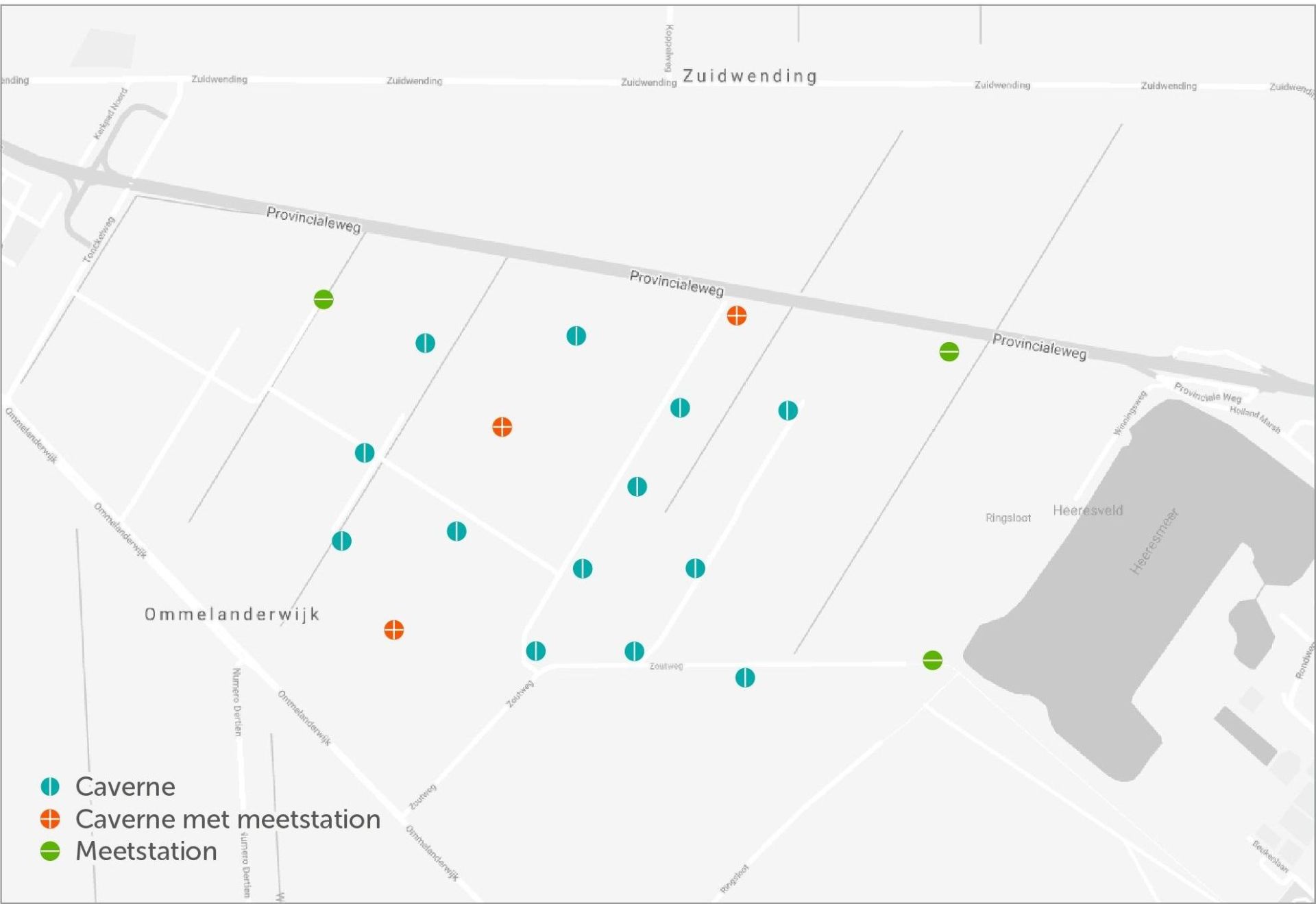

Microseismisch netwerk Zuidwending cavernes op kaart

Cavernes van EnergyStock en Nobian in Zuidwending.

Cavernes van EnergyStock en Nobian in Zuidwending.

Het meetnetwerk bestaat uit twaalf geofoons op zes locaties. Op 60 en 90 meter diepte meten ze trillingen in de bodem. Dat is diep genoeg om ruis van bovenaf, bijvoorbeeld autoverkeer, kwijt te raken.

Externe deskundigen

We delen de ruwe data voor nadere interpretatie met het internationaal erkende en gespecialiseerde adviesbureau op het gebied van seismiek, BakerHughes. Het uitlezen van deze gegevens vergt namelijk specialistische seismologische kennis. Het KNMI ontvangt die ruwe data live en kan hiermee trillingen in het totale gebied beter in kaart brengen.

Kwartaalrapportage en Communicatieprotocol

De meetgegevens uit het netwerk worden ieder kwartaal gepubliceerd onder Nieuws. Trillingen met een magnitude van 1 of hoger (mogelijk voelbaar) worden meteen gemeld. Aan de hand van gemeten trillingen bepalen we wat we doen om de veiligheid blijvend te waarborgen. Die vervolgstappen staan beschreven in het onderstaand communicatieprotocol.

Kwartaalrapportages


MagnitudeVergelijkbaar met
-3,01 kg valt 20 cm
-2,06,3 kg valt 1 m
-1,02 personen van 100 kg springen tegelijk van 1 m omlaag.
0,063 personen van 100 kg springen tegelijk van 1 m omlaag.
0,5Knal wanneer een straaljager door de geluidsbarrière gaat. Kan soms gevoeld worden, geen schade.
Alle trillingen met magnitude 0,5 of hoger worden gepubliceerd door het KNMI.
2,0Voelt als voorbijrijdende vrachtwagen of trein, maar dan korter. Vrijwel geen schade aan gebouwen.
3,0Energie van een blikseminslag.
Ondieper dan 5 km diepte: voelbaar en schade aan gebouwen mogelijk.
